제품 설명

고유량-산업 응용 분야용으로 설계되었습니다.수평 다-원형 카트리지 필터 하우징탁월한 성능, 내구성 및 유지 관리 용이성을 제공합니다. 여러 표준 필터 카트리지를 수평 레이아웃으로 수용하도록 설계된 이 시스템은 효율적인 여과를 보장하는 동시에 압력 강하 및 작동 중단 시간을 최소화합니다.

기술적인 매개변수

허용되는 카트리지 길이	10″, 20″, 30″, 40″(DOE, SOE, 222/226 변형).
지원되는 카트리지 외경	일반적인 산업 크기(2.5″ / 2.7″ / 4.5″)
일반적인 카트리지 수(예)	2-48+(맞춤 개수 사용 가능).
재료	304L 및 316L 스테인리스강 표준; 요청 시 탄소강 및 특수 합금을 제공합니다.
표준 압력 등급	일반적으로 150psig(약 10.3bar) 설계; 특수 옵션으로 최대 300psi까지 고압이-증가할 수 있습니다.
표면 마무리	비드 블래스트, 기계적 광택, 전해연마 및 위생 마감 처리가 가능합니다.
사이	ANSI/DIN 플랜지, 맞대기-용접, 삼중-클램프(위생), 나사형(NPT/BSP) - 흡입구/배출구/배수구/환기구 위치 구성 가능.

주요 특징

✅ 고강도-부하 건설:304 또는 316 스테인리스강으로 제조된 하우징은 열악한 환경에서 뛰어난 내부식성과 장기적인-신뢰성을 제공합니다.
✅ 모듈식 및 확장 가능한 디자인:유연한 시스템 통합을 위해 표준화된 연결을 통해 여러 카트리지(2~48개 요소)를 지원하도록 쉽게 구성할 수 있습니다.
✅ 낮은-압력 강하 최적화:수평 레이아웃과 내부적으로 간소화된 흐름 경로는 에너지 소비를 줄이고 필터 수명을 연장합니다.
✅ 빠른-릴리스 클램핑 메커니즘:전문 도구 없이도 빠른 카트리지 교체가 가능해 유지 관리 시간이 최소화됩니다.
✅ 누출-무료 성능:높은-무결성 개스킷 씰과 정밀하게 가공된-표면은 고압 조건에서 바이패스가 발생하지 않도록 보장합니다.-

✅ 범용 카트리지 호환성:주름, 스트링-권선, 레진-본딩 및 고유량 필터 시리즈를 포함한 모든 표준 10인치~40인치 카트리지를 수용합니다.

애플리케이션

물 및 폐수(RO 사전{0}}여과 및 담수화 포함)
음식 및 음료
제약 및 생명공학(비-무균 공정)
화학 처리
전력 및 냉각수 시스템
페인트, 코팅 및 잉크
반도체/전자제품 린스 및 공정 라인
석유 및 가스 유틸리티 스트림

성능상의 이점

우리의수평 다-원형 카트리지 필터 하우징다음을 통해 기존 수직 카트리지 필터 하우징보다 성능이 뛰어납니다.

30% 감소된 설치 공간: 수평 방향으로 공간이 제한된 구역에-설치가 가능합니다.
50% 더 빠른 유지 관리: 지상-수준에서 카트리지에 접근할 수 있어 플랫폼이나 사다리가 필요하지 않습니다.
20% 낮은 에너지 소비: 최적화된 유압 설계로 시스템 압력 요구 사항 감소
제로 데드 스페이스(Zero Dead Space): 완벽한 배수 기능으로 박테리아 성장과 교차 오염을 방지합니다-

품질 보증 및 맞춤화

각 주택은 다음을 포함하여 엄격한 품질 검사를 거칩니다.

1.5x 설계 압력에서 정수압 테스트
모든 용접 부위에 대한 염료 침투 검사
ISO 9001 프로토콜에 따른 치수 검증

우리는 다음을 위한 맞춤형 솔루션을 제공합니다.

특수 소재 요구사항(Hastelloy, 듀플렉스 스테인리스강)
위생 애플리케이션을 위한 ASME BPE- 준수 설계
통합 압력 게이지, 환기 밸브 및 배수 포트
스키드-장착 다중-하우징 시스템

FAQ

Q: 하나의 하우징에 서로 다른 마이크론 카트리지를 혼합할 수 있습니까?

A: 기술적으로는 그렇습니다. 그러나 모범 사례는 균일한 카트리지 유형으로 균일한 로딩과 예측 가능한 ΔP를 보장하는 것입니다.

Q: 폐쇄 유형을 어떻게 선택합니까?

A: 빠른 접근을 위한 V-밴드 또는 스윙-볼트. 고압-또는 ASME 코드 빌드를 위한 볼트 체결식 플랜지.

Q: 빈번한 CIP를 위해 어떤 클로저를 선택해야 합니까?

답변: 반복되는 고온-CIP의 경우 신뢰성과 씰 수명을 유지하기 위해 볼트 체결식 플랜지 또는 고온-개스킷(PTFE-캡슐화 또는 CIP 온도에 대한 FKM 등급)이 있는 견고한-스윙{2}}볼트 클로저를 사용하는 것이 좋습니다.

Q: 내 프로세스에 맞게 크기를 조정하려면 어떻게 해야 합니까?

A: 시스템 유량(GPM 또는 m³/h), 유체 설명, 원하는 미크론 등급 및 작동 압력/온도를 제공합니다. 카트리지 유형/길이와 예상 압력 강하 및 권장 장비가 포함된 하우징 모델을 제안해 드립니다.

Q: 설치 방향은 고정되어 있나요?

A: 하우징은 수평 설치용으로 설계되었습니다. 안전한 카트리지 제거를 위해 클로저 측면에 여유 공간을 확보하십시오(하우징 너비 + ~600mm 여유 공간 허용). 제공된 장착 세부 사항에 따라 바닥에 고정하거나 미끄러지게 합니다.

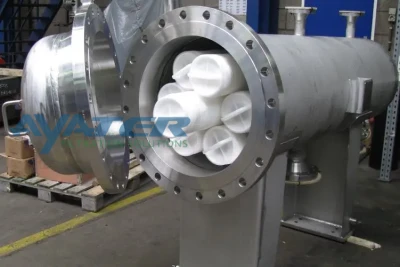

수평 다중-원형 카트리지 필터 하우징
